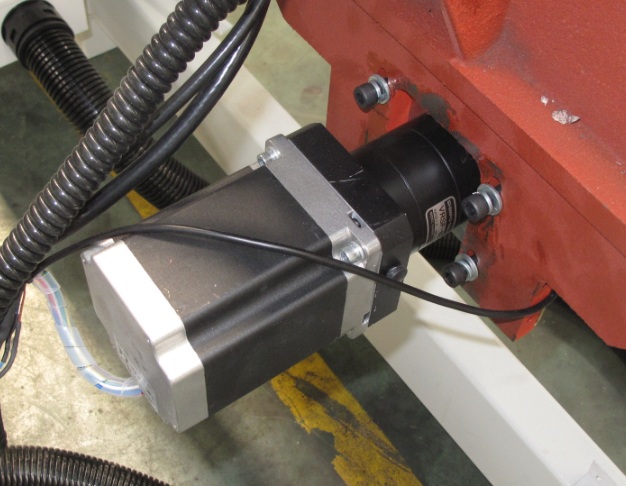

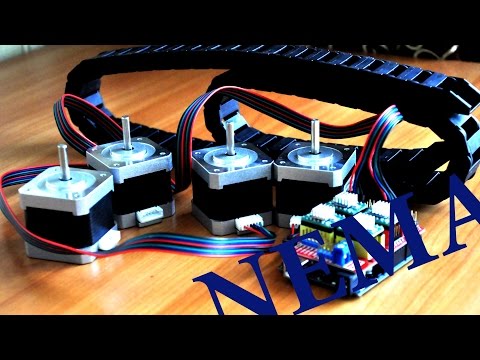

Как подобрать шаговый двигатель для чпу станка

  • 16.01.2009 22:05 #1

    Интересует вот такой вопрос, собрался конструировать свой станок ЧПУ при следующих параметрах:
    1. Размер общий 500х300.
    2. Размер 100% обрабатываемой области 297х210х50 (А4)
    Задачи:
    1. Сверление и фрезеровка стеклотекстолита при максимальной толщине последнего 5 мм как правило 1-1,5 мм
    2. Фанера, дерево, пластик, карбон.
    3. Алюминиевые сплавы, фрезами примерно 3 мм с подачами 150-250 мм/мин при заглублении примерно 2-2,5 мм. Точность при фрезеровании алюминиевых сплавов в районе 0,05 мм на площади 150х150 мм.
    4. Возможность 3D фрезеровки моделей и матриц.
    Вся конструкция планируется на направляющих примерно диаметром 16 мм. Тип привода, винт.
    Так вот в чем собственно вопрос к тем, кто уже делал для себя станок, под такую конструкцию какие подойдут шаговые двигатели. А то посмотрел вот тут например, http://purelogic.ru (кстати кто заказывал в этой конторе, какие впечатления от работы с ней) и что то малость запутался что же в итоге выбрать т.к хочется для начала все расчертить и нарисовать для того что бы посчитать хотя бы примерно себестоимость всей задумки.
    Заранее извиняюсь если что-то сумбурно объяснил.

  •

  • 16.01.2009 22:24 #2

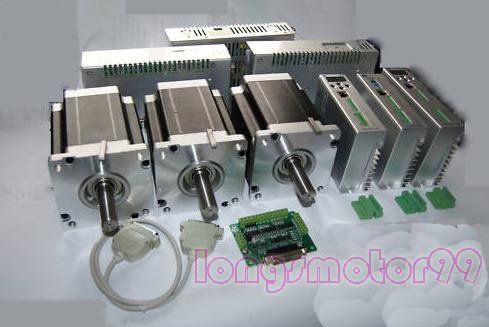

    по размерам двигателя ориентируйтесь на FL57..... из этого типоразмера точно подберете нужное. а с крутящим моментом определитесь, когда станок готов будет.
    контроллер я покупал на www.stepdrive.ru - больше полугода работает идеально. там же можно купить блок питания. в подключении и настройке все очень удобно. еще нужно учесть силу тока.
    про лоджик плохих отзывов не слышал. только не вся информация на их сайте соответствует действительности. к примеру, я делал запрос на направляющие длиной 2.5м, ответили что у них только до 2-х метров, хотя написано, что до 6-ти.

  • 17.01.2009 20:27 #3

    Спасибо за подсказку, по мере конструирования буду выкладывать что получилось. Вот только немного не понял как определиться с крутящим моментом после сборки, если можно то по подробнее.

  • 18.01.2009 00:57 #4

    ДЛЯ ТАКИХ размеров хватит момента 0.7-1 Hm

  •

  • 18.01.2009 14:33 #5

    когда соберете станок измерьте какое усилие нужно для передвижения кареток и прибавьте предельное усилие фрезерования и запас.

  • 18.01.2009 16:34 #6

    Ага вот теперь более понятно, просто сначала планирую сделать на все чертежи прикинуть как куда и что крепить и фиксировать, посмотреть какой матерал смогу достать а в первую очередь конечно планирую прикупить именно 3 шт шаговиков.

  • 18.01.2009 22:05 #7

    для чего они в нужны в первую очередь?
    все размеры можно посмотреть на www.stepdrive.ru, www.stepmotor.ru, у лоджика на сайте и тд. но покупать пока не надо.
    кстати, вопрос с двигателем и электроникой решается элементарно (если самому не паять), с механикой сложнее намного, так что о двигателях, контроллере, софте пока вобще не думайте - там все намного легче, чем кажется на первый взгляд.

  •

  • 18.01.2009 22:10 #8

    денег-то сколько потратить готовы? если не секрет, конечно)

  • 19.01.2009 21:50 #9

    Двигатели для того прикупить, что бы как-говориться пощупать и попробовать реализовать пару идей что курутятся в голове.
    Насчет денег пока планирую 15-20 дальше видно будет.

  • 19.01.2009 23:47 #10

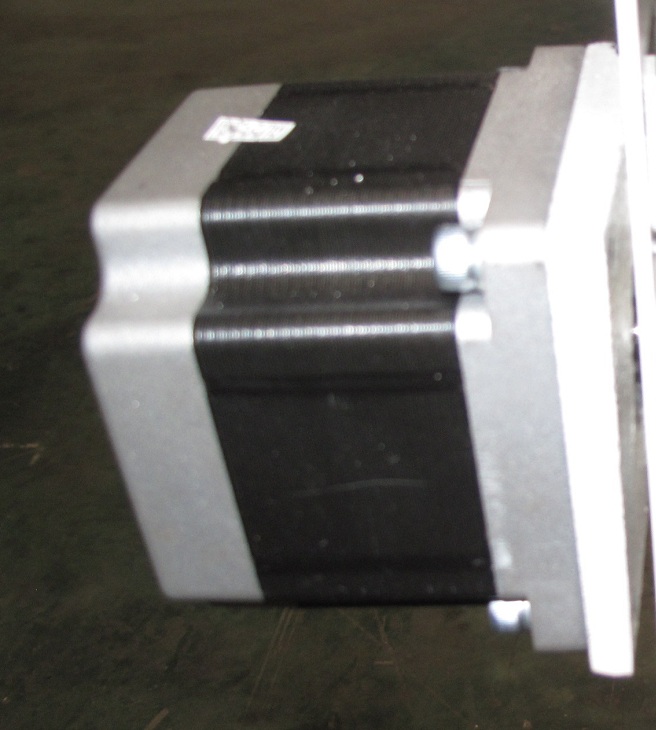

    Сейчас пробежался по сайтам пока остановился на вот такой модели двигателя
    Серия : FL57
    Модель: FL57STH56-2804A
    Питание V: 2.5
    Ток фаза А: 2.8
    Сопротивление фаза Ом: 0.9
    Индук. фаза мГн: 2.5
    Крутящий момент кг/см: 12.6
    Выводов: 4
    Момент инерции ротора г-см2: 300
    Смущает то что питание 2,5 вольта как смотрел везде у людей стоят шаговики 12 или 24 вольт.

  • 20.01.2009 00:43 #11

    ЦитатаСообщение от Sailanser Посмотреть сообщение
    Сейчас пробежался по сайтам пока остановился на вот такой модели двигателя
    Серия : FL57
    Модель: FL57STH56-2804A
    Питание V: 2.5
    Ток фаза А: 2.8
    Сопротивление фаза Ом: 0.9
    Индук. фаза мГн: 2.5
    Крутящий момент кг/см: 12.6
    Выводов: 4
    Момент инерции ротора г-см2: 300
    Смущает то что питание 2,5 вольта как смотрел везде у людей стоят шаговики 12 или 24 вольт.
    не парся...и на 36-ти пойдет(да ещё как, "крутить" будет раза в 5-ть быстрее нежели на 12-ти.. ), только по току нужно будет ограничить...
  • 20.01.2009 01:43 #12

    ЦитатаСообщение от Sailanser Посмотреть сообщение
    Смущает то что питание 2,5 вольта как смотрел везде у людей стоят шаговики 12 или 24 вольт.
    Вольтаж питания должен быть в 15 - 20 раз быть больше напряжения мотора! Этим достигается динамика и максимальные обороты мотора
  • 20.01.2009 11:51 #13

    Сейчас пробежался по сайтам пока остановился на вот такой модели двигателя
    Серия : FL57
    Модель: FL57STH56-2804A
    Питание V: 2.5
    Ток фаза А: 2.8
    Сопротивление фаза Ом: 0.9
    Тут главное 2.8А - НО драйвер правильный, ну и питка 24-36 для динамики.
  • 20.01.2009 21:25 #14

    ЦитатаСообщение от mura Посмотреть сообщение

    Тут главное 2.8А - НО драйвер правильный, ну и питка 24-36 для динамики.

    Насчет драйвера это я так понимаю нормальный контроллер который сбособен будет адекватно работать на 2.8А?
    В качестве втулок планирую использовать вот эти
    это серия LMF LMK кто с ними сталкивался как впечатления, (не у кого нет случаем ссылки на нормальный даташит по этим фтулкам а то у проложшика по даташитам ничего не понять насчет размеров ) просто как смотрю по некоторым темам тут на форуме стандартные разрезные фтулки запресовывать в домашних условиях слишком проблематично. Просто почему решил так поступать втулку эту мне как кажется будет гораздо проще в домашних условиях установить.
    Ходовую гайку пока присматриваю на какой тип орентироваться.
    Изображения
  • 20.01.2009 23:56 #15

    втулки хорошие, очень удобно крепить и выставлять. к тому же кататься будут без усилий и не так страшны перекосы. берите направляющие на 25мм и втулки к ним, а также держалки направляющих.
    а если еще привод сделаете ремнями, то собрать всю механику можно за пару дней. и работать будет отлично.

  • 21.01.2009 00:34 #16

    Вот я к ним и присмотрелся Теперь бы даташит найти нормальный на них а то у пролождика он весь мутный какой то.
    Насчет держателей для направляющих пока под большим вопросом, как закончу рисовать модель так прикину стоит их использовать или нет.
    25 мм направляющие думаю для моего проекта будет крутовато слишком мощьно смотреться будет сам прикидывал направляющие в диаппазоне 14-20 мм вот пока склоняюсь к 16 мм
    Насчет привода пока однозначно планирую только винт по всем 3-м осям т.к не известно что потребуется сделать на станочке в дальнейшем, и потом все переделывать это будет засада

  • 22.01.2009 08:41 #17

    Насчет держателей для направляющих пока под большим вопросом, как закончу рисовать модель так прикину стоит их использовать или нет
    либо использовать и спокойно выпилить все корпусные детали электролобзиком и просверлить дрелью, либо заказывать на завод со всеми допусками, соосными отверстиями и тд. первый вариант дешевле получится и скорее всего даже точнее.
    а 25мм это не много, сами ж говорите, что не знаете, что будете делать на станке.
    16мм даже на 500мм длины будут немного играть, и это "немного" может сильно огорчить при обработке дюраля.
    а вот экономия при таком поле небольшая.

  • 22.01.2009 19:10 #18

    Так то оно так только вот меня что смущает то что крепление у них всего два болта и все если на них повесить портал как бы не отвалились (вторя картинка) если же использовать таки как на первой картинке тогда целессобразно делать с подвижным столом что тоже не очень удобно т.к приэтом уменьшиться рабочая область.

    Изображения
  • 23.01.2009 00:41 #19

    как бы не отвалились
    ))))))))))))
    не отвалятся) вторая даже надежней.

  • 23.01.2009 20:13 #20

    Что-то все-таки есть сомнения, два болта направляющая и еще портал с двумя осями сверху, по-моему, не выдержит.

  • 23.01.2009 22:38 #21

    Ну начнем с того что не один а 4 кронштейна держат направляющие, во вторых (для первого кронштейна) для вала диаметром 25мм монтажные и стягивающие отверстия под болт М6 (представте ка какое нужно усилие чтобы срезать/разорвать два болта с одного кронштейна). Высота лапок под монтажные болты 12мм, а толщина всей заготовки 24мм.
    Короче либо вы как подобрать шаговый двигатель для чпу станка не своим делом решили занятся, либо хоть немного изучайте тему перед тем как задавать вопросы.

  • 23.01.2009 22:42 #22

    ЦитатаСообщение от LINER Посмотреть сообщение

    как бы не отвалились
    ))))))))))))
    не отвалятся) вторая даже надежней.

    Надежнось и у первой и у второй на уровне, единственное различие - их конструкция, под разные методы крепления и все. Например на ось Х удобнее поставит Первый кронштейн, а на У второй кронштейн. Думаю понимаете почему.
  • 23.01.2009 22:51 #23

    Дело не в этом, просто я сейчас рассматриваю возможные варианты построения и прикинул если плстина например на которой будут направляющие ее все равно нужно делать с таким расчетом что на противоположной стороне будет крепиться подшипник который идет на винт, и еще одно отверстие например диаметром 16 или 25 мм просверлить по моему не такая уж и большая проблема. Хотя да признаю что с держателями для направляющих проблем поменьше будет, интересно послушать и посмотреть у тех кто их использовал как при такой конструкции ведет себя станок.
    С Х и Y то понятно по кронштейнам, вот тогда надо подумать как крепить ходовой винт

  • 23.01.2009 22:58 #24

    А вы их хотитек использовать для крепежа ходового винта? наверное невнимательно прочимтал ветку, сорри. В таком случае может и не подойти, они ведь на нагрузки перпендикулярные оси расчитаны, а Вы вдоль оси нагрузки от винта собираетесь передавать.

  • 23.01.2009 23:11 #25

    еще одно отверстие например диаметром 16 или 25 мм просверлить по моему не такая уж и большая проблема
    вот именно тут и будут проблемы.
    Вы бы проектик нарисовали, сразу бы стало понятно.

  • 25.01.2009 00:24 #26

    Проектик будет, просто обдумываю некоторые вопросы, прикидываю так и этак.

  • 09.02.2009 21:34 #27

    Вот небольшой вопрос на днях прикупил подшипнички сдвоенные радиально-упорные 3056200 2RS (3200 2RS) если кому интересно размер 10х30х14,5 мм.
    Так вот планирую поставить их парно на каждый винт в начале около шаговика и в конце, т.е с обратной стороны, осуществлять натяжку прижимной гайкой вот по такой схеме, как думаете оптимален такой вариант или нет, и размер расчитывать такчто-бы винт прилегал вплотную к подшипнику или нет?

    Миниатюры Миниатюры
  • 10.02.2009 17:35 #28

    ЦитатаСообщение от Sailanser Посмотреть сообщение
    Сейчас пробежался по сайтам пока остановился на вот такой модели двигателя
    Серия : FL57
    Модель: FL57STH56-2804A
    Питание V: 2.5
    Ток фаза А: 2.8
    Сопротивление фаза Ом: 0.9
    Индук. фаза мГн: 2.5
    Крутящий момент кг/см: 12.6
    Выводов: 4
    Момент инерции ротора г-см2: 300
    Смущает то что питание 2,5 вольта как смотрел везде у людей стоят шаговики 12 или 24 вольт.
    вы уже выбрали контроллер под этот движёк если да то какой?
  • 10.02.2009 17:41 #29

    Сдвоенные только с одной стороны. С другой - обычные радиальные

  • 10.02.2009 17:56 #30

    argusstar
    Пока еще нет, просто сейчас смотрю что есть из схем в интернете, обусловлено это тем что зачем покупать что то за 2-3 т.р или более
    если могу сделать (собрать) его сам, если же не найду то тогда буду присматривать что то из готовых вариантов
    parabellum
    Спасибо учту

  • 10.02.2009 18:34 #31

    Sailanser ну вы выкладывайте что найдёте...движки наверно на метал форуме заказали..так же как и я

  • 30.03.2009 19:44 #32

    Насчет контроллера дык уже выложил, недельки две назад кажется смотрим соответствующую ветку. Платы перевел в электронную версию сейчас гляжу что из деталей есть, но по ходу дела TB6560 придется заказывать у меня в городе ее прикупить не реально.

  • 05.06.2009 22:54 #33

    Кто-то может подсказать размеры Kress нужно для проекта, а то смотрел по Интернету что-то не нашел.

  • 05.06.2009 23:12 #34

    ЦитатаСообщение от Sailanser Посмотреть сообщение
    Кто-то может подсказать размеры Kress нужно для проекта, а то смотрел по Интернету что-то не нашел.
    могу подсказать по 1050 остальные чуть меньше.
    что нужно? скинуть пдф с размерами или "грубую" модель в солиде?
  • 05.06.2009 23:29 #35

    ЦитатаСообщение от dberegovoy Посмотреть сообщение

    могу подсказать по 1050 остальные чуть меньше.
    что нужно? скинуть пдф с размерами или "грубую" модель в солиде?

    Лучьше пдф хотя-бы образно прикину, сам планирую скорее всего брать модель FM 6990Е
  • 05.06.2009 23:48 #36

    http://depositfiles.com/files/yv203sz9o

  • 08.06.2009 18:34 #37

    Спасибо за пдф на него.

  • 10.06.2009 02:05 #38

    Здравствуйте подскажете пожалуйста как крепится стол или каретка вот к таким втулкам от цилиндрических направляющих?

    Изображения
  • 10.06.2009 09:07 #39

    Пожалуй такие направляющие надо запрессовывать в алюминиевый блок и уже блок крепить к чему надо. Эти втулки по отдельности продаются как "ремонтный" комплект для замены износившихся. Обычно покупают блок в сборе с такими втулками.

  • 10.06.2009 12:29 #40

    Можна не заприсовывать, вот в такой корпус усатновить.
    http://refit.com.ua/lbu_aj
